Автоматический кромкооблицовочный станок DM‑565
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Конструктивные особенности
КЛЕЕВАЯ ВАННА И УЗЕЛ ПОДАЧИ КРОМКИ
Клеевая ванна с нижним расположением, не требует перенастройки на толщину материала, обеспечивает безупречное нанесение клея-расплава на торец обрабатываемой детали.
УЗЕЛ ПОДАЧИ РУЛОННОГО И ПОЛОСОВОГО КРОМОЧНОГО МАТЕРИАЛА
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом.
ТОРЦОВОЧНЫЙ УЗЕЛ
Торцовочный узел с двумя высокочастотными моторами: Оснащен высоко оборотистыми двигателями 12000 об/мин. Совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D-100 мм.
Аспирационный кожух обеспечивает отвод стружки из зоны торцевания.
ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2.
Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку.

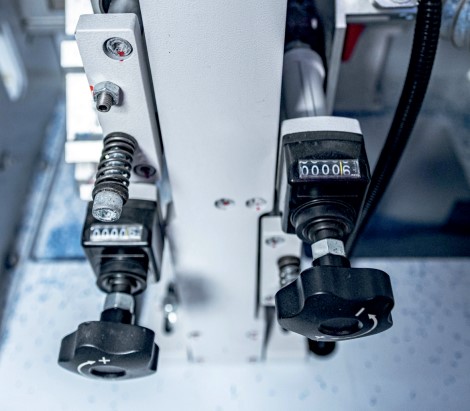

Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.

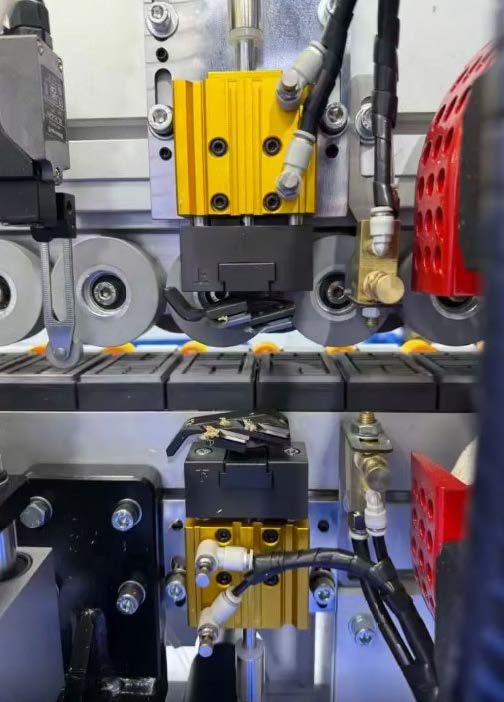

ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Циклевочный агрегат для кромок толщиной 2 мм оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
С системой копиров и четырьмя ножами, для более детальной и деликатной работы.

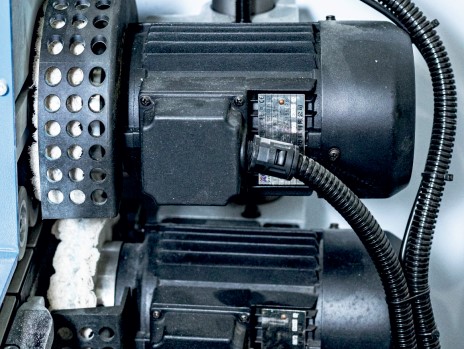

УЗЕЛ ПОЛИРОВКИ
Узел полировки с системой осцилляции. Полировальные круги кроме круговых движений осуществляют возвратно-поступательное вдоль оси вращения (осцилляция) для улучшения качества обработки и равномерности износа и загрязнения тканевых кругов.
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА

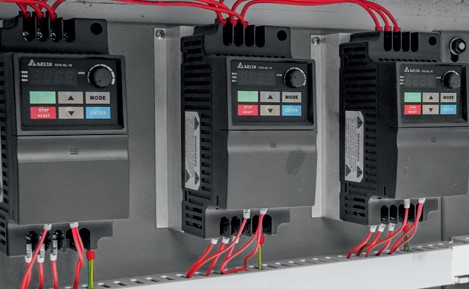

Инверторы VEICHI. Высокочастотные моторы CC.
СТАНИНА
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.

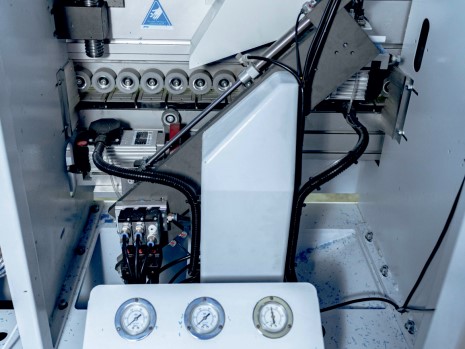

ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Электрические компоненты от проверенных мировых производителей.
ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА
Надежный редуктор приводится во вращение эл. двигателем 2,2 кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.
Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80 мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.
ПУЛЬТ УПРАВЛЕНИЯ
Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ
ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ УПРАВЛЕНИЯ ПНЕВМОСИСТЕМАМИ
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ
-
Артикул
01-0406
