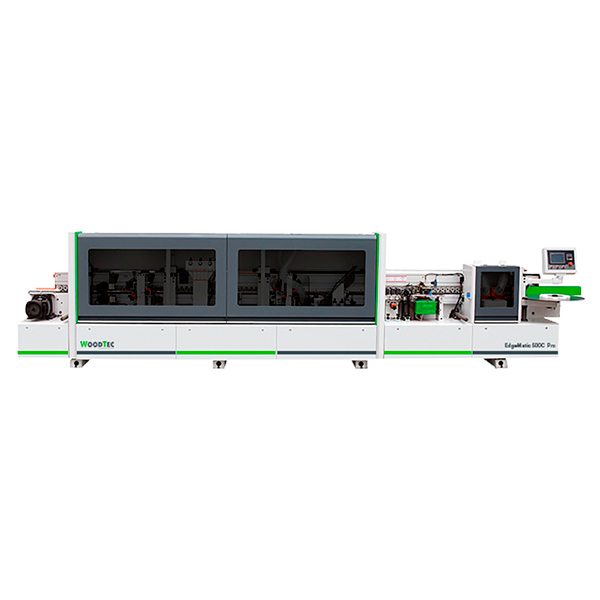

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 500C PRO
По запросу
-
Описание
-
Технические характеристики
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Предназначение
Схема обработки
Отличительные особенности
- Пневмо-перенастройка на 2 толщины кромки;
- Увеличенная скорость подачи до 23 м/мин;
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Индивидуальный частотный преобразователь для каждого узла;
- Радиусная и плоская цикли;
- Прижимная балка управление с пульта.
Конструктивные особенности
ПАНЕЛЬ УПРАВЛЕНИЯ
Управление осуществляется с помощью пульта с монитором «Touch Screen».
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.
БЛОКИРОВКА ПОДАЧИ
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.
Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительной прифуговки заготовки перед приклеиванием кромки.
Необходим для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Укомплектован алмазными фрезами.
КЛЕЕНАНОСЯЩИЙ УЗЕЛ
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли.
Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
ЗОНА ПРИЖИМА
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Выполнены в соответствии стандартам СЕ
ТОРЦОВОЧНЫЙ УЗЕЛ
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Оснащен 2 торцовочными пилами диаметром.
НАСТРОЙКА
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
ОБСЛУЖИВАНИЕ
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.
ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.
Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами.
Имеет удобную настройку с помощью счетчиков с цифровой индикацией.
Двигатели фрезерного узла поворотные (15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента.
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с клеевого соединения.
С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.
Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ
Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.
На рисунке показан электропривод прижимной балки.
ПОДДЕРЖКА ЗАГОТОВКИ
Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала.
